세그먼트 트리(Segment Tree)

[서론]

크기가 1000인 배열이 있다. 이 배열의 각 원소는 1부터 10까지의 수이다.

이때 i번째 원소부터 j번째 원소까지의 합을 구하고 싶다. 어떤 방법이 좋을까?

가장 먼저 떠오르는 것은 누적합을 이용한 방법일 것이다.

Sk를 Arr[0] ~ Arr[k] 까지의 모든 원소의 합이라 정의할 때,

누적합을 이용해, 구간 (i, j)의 구간합을 Sj - S(i - 1) 로 O(1)에 구할 수 있다.



이 때, Arr의 원소 중 일부가 변경된다면 어떻게 될까?

올바른 구간합을 구하기 위해서는, 누적합을 저장해 놓은 배열을 다시 갱신해야 할 것이다.

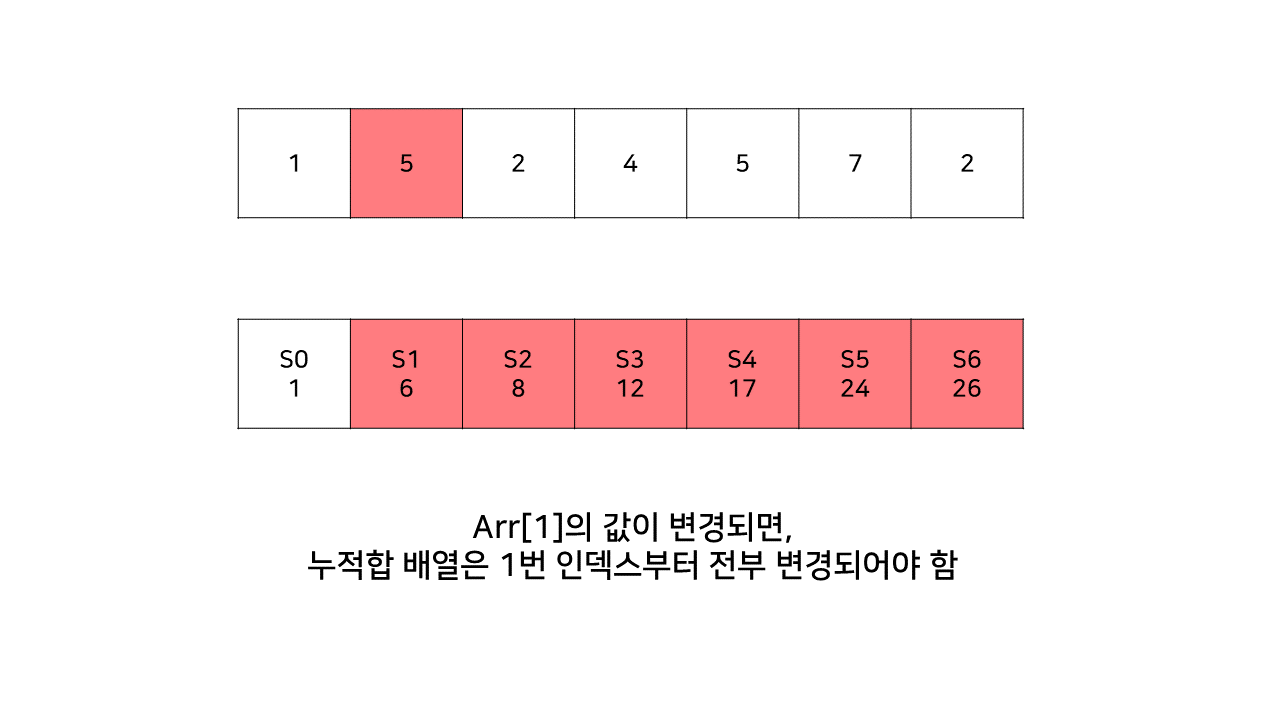

배열값이 변경되었을 때 누적합 배열의 갱신

배열의 크기가 N이고, 배열값의 변경이 M회 일어날 때 Worst Case에 시간복잡도는 O(NM)이 된다.

이는 N, M의 크기가 어느 정도 커지면 시간 효율 면에서 매우 불리하다.

이렇듯 구간합을 구해야 하는 상황에서, 각 배열의 원소가 자주 변경되는 경우

세그먼트 트리(Segment Tree)를 이용하면 빠르게 구현할 수 있다.



[개념]

세그먼트 트리는 구간을 저장하는 트리이다. 이진 트리(Binary Tree)의 형태로 구현된다.

일반적으로 구간합을 구하는 문제에 응용될 때, 트리의 노드 값은 특정 구간의 구간합이다.

세그먼트 트리는 다음과 같은 특징을 가진다.



■ 최상위 노드(root)는 전체 구간을 나타낸다.

■ 부모 노드가 start - end 의 구간을 저장할 때, mid = (start + end) / 2라 하자.

 - 왼쪽 자식은 start - (start + end)/2 구간을 저장한다.

 - 오른쪽 자식은 (start + end)/2 + 1 - end 구간을 저장한다.



서론의 예시를 세그먼트 트리로 나타내 보자.

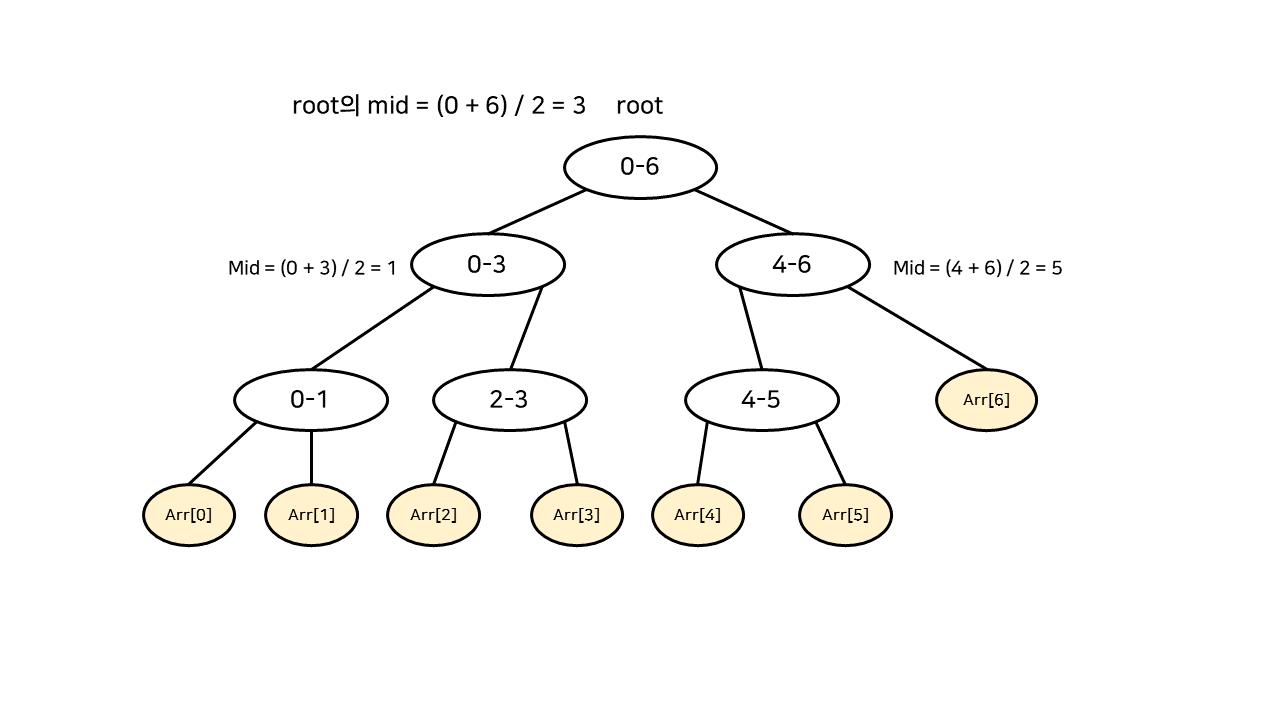

세그먼트 트리의 각 노드가 담당하는 구간을 나타낸 그림

위 그림은 각 노드가 담당하는 구간을 나타낸 것이다.

i-j 로 표현된 노드의 값은 해당 노드가 Arr[i] ~ Arr[j] 의 구간합을 나타낸다는 의미이다.

정의에 따라, 최상위 노드는 구간 전체를 나타내는 0-6이다.

자식 노드들은 부모 노드의 구간을 반씩 물려받아 새로운 부모 노드가 된다.

그림에서 노랗게 색칠된 노드는 리프 노드(Leaf Node)로써, start-end 구간을 담당할 때 start == end 인 경우이다.

이곳에 실제 Arr 배열의 값들이 들어가게 된다. 실제로 서론의 예시에서 저장되는 트리는 다음과 같다.

실제 값들이 들어간 세그먼트 트리

■ 특정 구간의 합을 알고 싶을 때 (Query)

구하고 싶은 구간을 left-right 로 나타낼 때, 세그먼트 트리에서 원하는 구간의 합을 구해보자.

root 노드부터 시작해 현재 방문한 노드의 구간을 start-end라 할 때, 다음과 같은 경우들이 발생한다.

1. start-end 구간이 left-right 구간에 모두 포함되는 경우

start-end 구간이 구하고자 하는 구간의 부분구간이므로,

start-end 구간합을 그대로 반환하면 된다. (이는 최종 결과의 일부가 된다.)

2. start-end 구간이 left-right 구간을 포함하지 않는 경우

필요없는 구간이므로 합을 구하지 않는다.

3. start-end 구간이 left-right 구간의 일부를 포함하는 경우

양쪽 자식 노드에 대해 재귀실행한다. 반으로 나눈 구간이 구하고자 하는 구간에 포함될 경우, 1에서 처리된다.

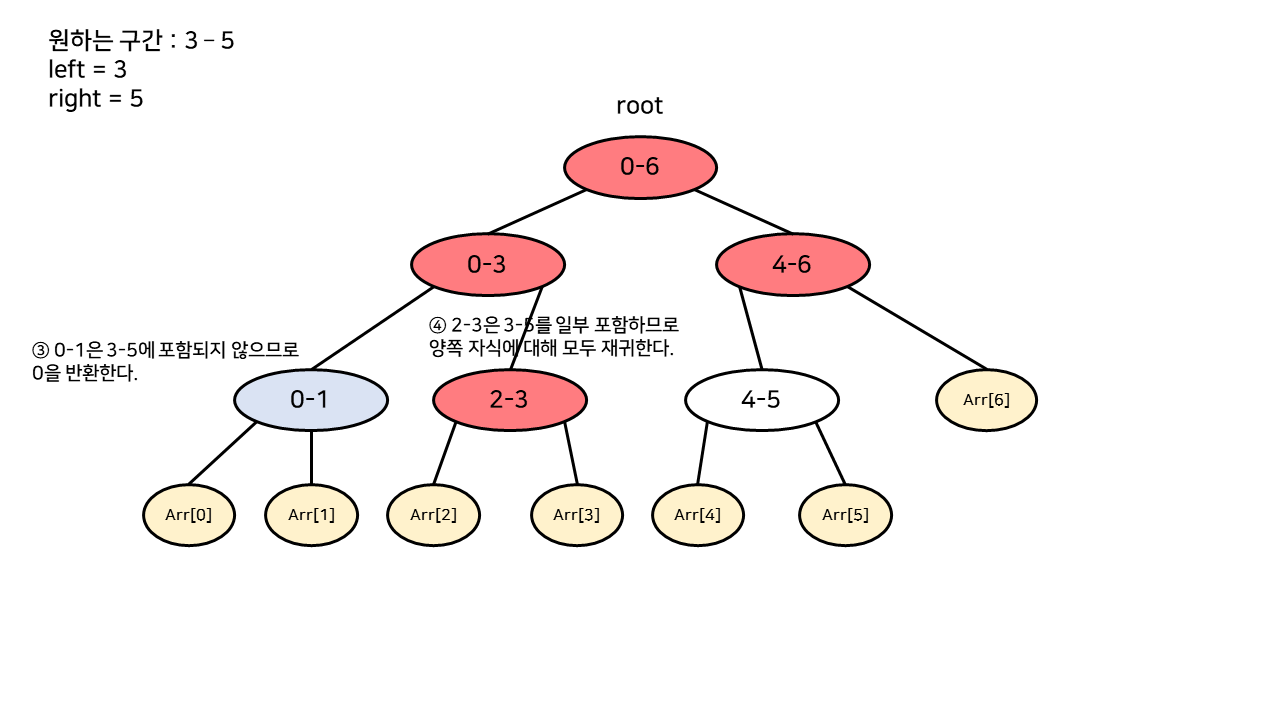

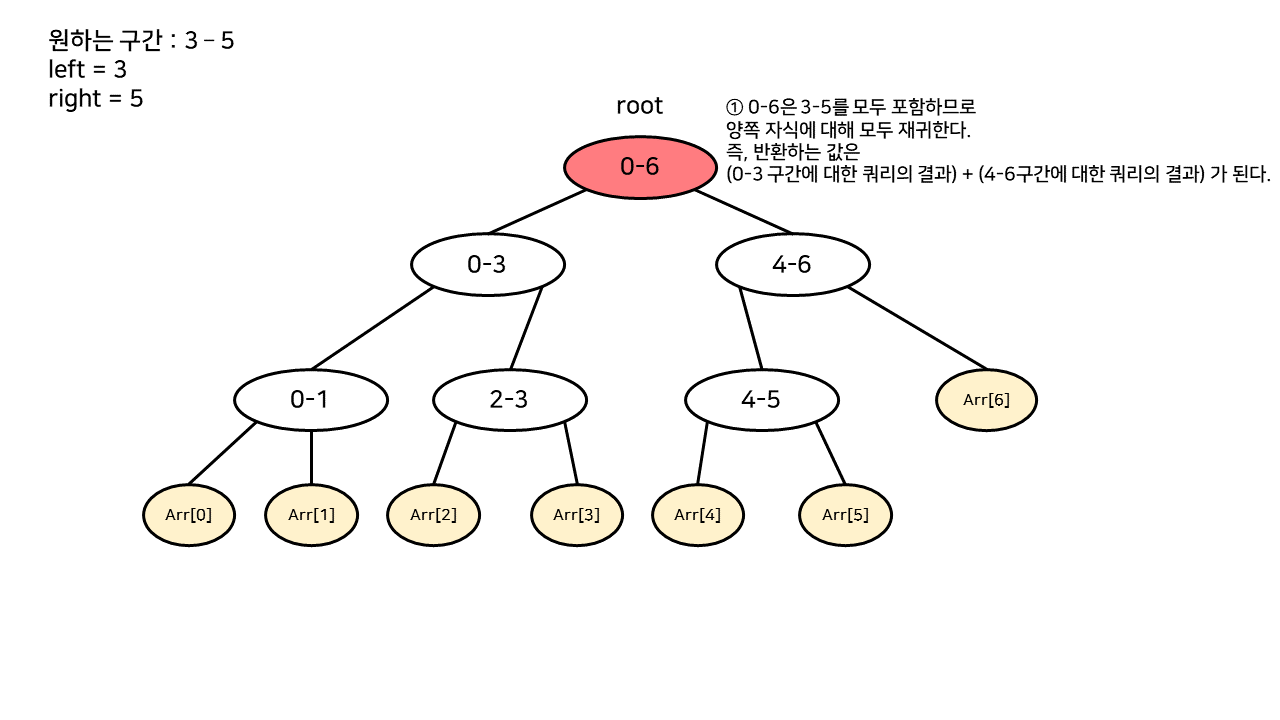

이해를 돕기 위해 상황을 가정해보자. 가령, 3-5 구간의 합을 알고 싶을 때, 구간합을 구하는 과정은 다음과 같다.

붉은색 노드가 실제로 결과값에 더해지는 노드들이고,

파란색 노드는 쿼리의 구간에 포함되지 않아 값을 반환하지 않는 노드들이다.



■ 값의 변경이 일어날 때 (Update)

Arr 배열 내의 i번째 원소를 k만큼 증가시키고자 할 때,

i를 포함하는 모든 구간에 대응하는 노드들의 값을 k만큼 증가시켜줘야 한다.

서론의 예시와 같이 Arr[1]을 3에서 5로 2 증가시키는 과정은 다음과 같다.

[구현 코드]

#define _CRT_SECURE_NO_WARNINGS
#include <iostream>

using namespace std;

int arr[7] = { 1, 3, 2, 4, 5, 7, 2 };
int segtree[30];

void create_segtree(int node, int start, int end) {
    if (start == end) {
        //리프 노드인 경우
        segtree[node] = arr[start];
        return;
    }
    int mid = (start + end) / 2;
    //왼쪽 자식에 대해 재귀
    create_segtree(node * 2, start, mid);
    //오른쪽 자식에 대해 재귀
    create_segtree(node * 2 + 1, mid + 1, end);

    //부모 노드의 값은 양 자식 노드 값의 합이다.
    segtree[node] = segtree[node * 2] + segtree[node * 2 + 1];
}

void update_segtree(int node, int start, int end, int target, int val) {
    //arr[target]에 val을 더해주는 것에 대응하는 함수
    //target에 해당하는 리프 노드와 이를 포함하는 모든 노드들에 대해 val만큼 더해준다.

    //구간에 target이 포함되지 않을 경우 종료
    if (start > target || end < target) return;

    //리프 노드인 경우 val을 더해주고 종료
    if (start == end) { segtree[node] += val; return; }

    //포함될 경우 트리 값에 val을 더해주고 자식 노드들에 대해 재귀
    segtree[node] += val;
    int mid = (start + end) / 2;
    update_segtree(node * 2, start, mid, target, val);
    update_segtree(node * 2 + 1, mid + 1, end, target, val);
}

int query(int node, int start, int end, int left, int right) {
    //left-right 구간의 합을 반환하는 함수

    //현재 노드의 구간에 left-right 구간이 포함되지 않을 경우 0을 반환
    if (start > right || end < left) return 0;

    if (left <= start && end <= right) {
        //start-end가 left-right에 포함되는 구간일 경우 (즉, start-end가 left-right의 부분구간)
        return segtree[node];
    }

    int mid = (start + end) / 2;
    //양쪽 자식에 대해 재귀실행
    return query(node * 2, start, mid, left, right) + query(node * 2 + 1, mid + 1, end, left, right);
}

int main() {
    ios::sync_with_stdio(0);
    cin.tie(0);
    cout.tie(NULL);

    create_segtree(1, 0, 6);
    cout << query(1, 0, 6, 3, 5) << '\n';

    update_segtree(1, 0, 6, 1, 2);
    for (int i = 1; i <= 15; i++) printf("[%d]%d ", i, segtree[i]);
    printf("\n");

    return 0;
}



[응용 문제]

BOJ2243_사탕 상자 : www.acmicpc.net/problem/2243

2243번: 사탕상자

이 문제는 순수하게 세그먼트 트리로 해결이 가능한 문제이지만,

대부분의 세그먼트 트리 응용 문제는 Lazy Propagation과 같이 사용된다.

Lazy Propagation은 다음 포스팅에서 설명한다.
